干貨分享，建議收藏！電纜的性能和規格

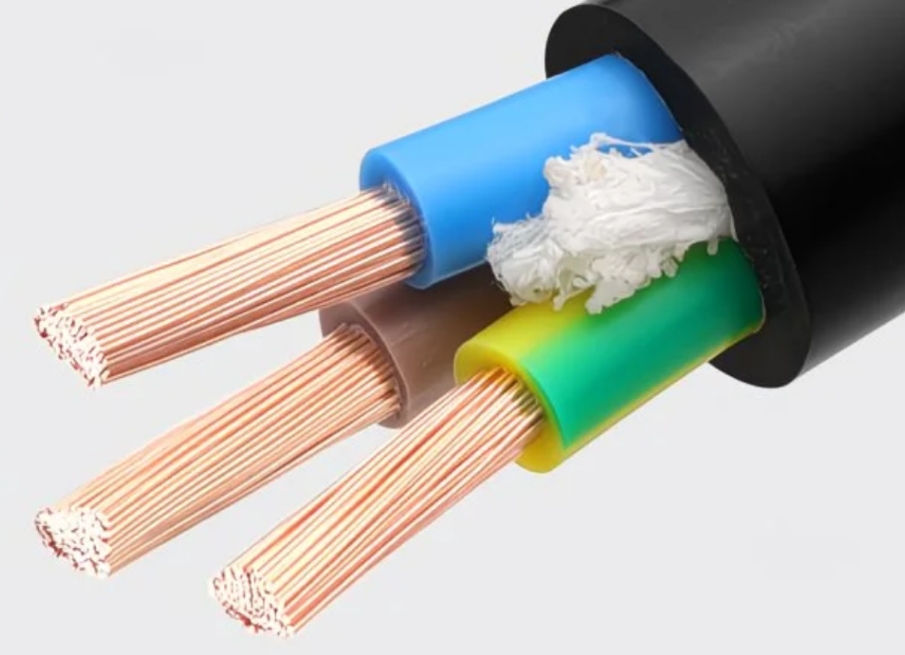

1.長度

信號的衰減與電纜的長度成正比，電纜越長，衰減越大，這是電纜的物理定律。電纜的長度一般用英尺或公尺來標注，音視頻信號通過長距離的電纜會造成信號的衰減，對較終效果的影響體現在信噪比降低、亮度降低、圖像模糊和同步不良，這些明顯的差異也成了對比電纜質量的依據(單位長度的電纜對傳輸同等信號的不同衰減量)。

2.頻率

電纜的容抗和導線材料決定了傳輸信號頻率的范圍，在合適的傳輸距離內，如果出現圖像模糊，多數是電纜沒有達到高頻傳輸?shù)囊?，造成信號的高頻段損失。

3.干擾

電纜同時也是一條巨大的天線，會吸收空間存在的電磁波。如果電纜沒有屏蔽或屏蔽效果不良，任何類型的電磁干擾都會直接作用于有用的信號，降低信號的信噪

4.溫度

如同所有的電子電路一樣，電纜的物理特性也會受環境溫度的影響，電纜的物理參數在不同的溫度范圍有不同的表現。在工程應用時，電纜典型在墻壁、天花板和儀器架上覆設，因?yàn)檫@些地方的通風條件不會很理想，容易產生較高的溫度。因此，選擇電纜的允許使用溫度范圍應該適用于這些環境.

5.斜率

斜率是描述雙絞線不同長度對信號傳輸產生的時間差，取決于雙絞線的絞合工藝和絞合類型，當產生較大的時延誤差時，需要對電纜進行斜率補償.

6.阻抗

阻抗是描述電纜技術規格的重要參數之一，為信號的正確流程建立了基線。這個信號的流程維護了整個系統的動力轉換。想象水流通過一條大口徑的水管，只要水管直徑保持一直，水流的結構和流程不會有變化。當這個水流被引入到一條小口經的水管時，情況發生了變化：由于瓶頸的存在，水流的結構被打亂，所有的水流不能同時通過瓶頸，引起部分水流產生反方向流動，而且較后還是被主流再次導入水的流程.電纜傳輸阻抗的失配也會造成類似上述的現象：電子信號被再次導入對較初的信號影響稱為反射，傳送波與反射波相互干擾的結果使電壓幅度形成駐波，用VSWR(電壓駐波比)表示.在視頻系統中，阻抗匹配是系統設計中需要嚴肅看待的問題。

7.電平控制

電平控制是為了補償電纜插入對整個信號幅度的衰減，由于電纜的插入很容易對信號幅度造成5%或更多的衰減，比如一個模擬0.7V的信號，5%的電纜插入損耗可以達到35mV的信號衰減。通常電平控制被設定用于補償?shù)皖l部分的衰減，并恢復信號在正常的振幅電平(比如0.7V)

8.峰值控制峰值控制

是為了補償電纜插入對信號高頻部分的衰減，高頻段信號的衰減主要影響圖像的細節。峰值控制可以克服高頻信號在電纜傳輸產生的衰減曲線，但不會過渡提升信號的高頻信息，高頻信號的損失可能會另外產生噪音。在測試系統標準的時候，電平控制和峰值控制可以同時使用。在測試設備和顯示器材的一些數據表明，依靠經驗去計算電纜傳輸距離是造成系統失敗的真正原因，雖然大部分設計師都已經意識到電纜是任何系統設計的較弱環節，但還是被安排在較后考慮的一項內容。

9.直流電阻

電阻的一種定義是“物質以熱的形式妨礙電子流通的一種物理特性”，電阻是一種減慢電子的流動的導體的特性，單位是_(歐姆)，用于簡單表示導體對電流的衰減。電纜的直流電阻一般用_/千米表示，由電纜的材料、線徑、尺寸和溫度決定。直流電阻影響信號的電壓(振幅)，長距離的電纜傳輸或高阻值電纜都會使圖像顯得黯淡。

10.電容容量

電容的定義是“在兩個導體之間的電介體會儲存電荷的一種特性”，可以解釋電纜也是一個電容器，具備充電、放電的能力，在電纜中電容的單位用pF/m(微微法/每米)。同軸電纜存在的電容會影響視頻信號的銳度和細節，這是由于視頻信號可能存在一些黑色-白色的轉變，電纜的電容特性會影響這個信號轉變中上升和下跌的時間，也就是影響了視頻信號在銳度和細節方面的改變。良好的復合視頻線纜一般每米的電容分布應該在60pF以下。
